Úvod
Termostat vznikl z potřeby ohřevu včelích plástů se zkrystalizovaným (melecitózním) medem před jejich vytáčením. Pokud je alespoň trochu smíšen s květovým medem, lze jej z buňek uvolnit zahřátím. Problém je, že včelí vosk taje při 73oC, proto termostat musí udržovat nastavenou teplotu velmi přesně. Teplota přes 50oC vede ke zborcení rámků, nižší zase nestačí ke ztekucení medu. Zdroj tepla (teplomet) musí být opatřen ventilátorem, aby se netvořily kouty s vyšší teplotou. Termostat byl stavěn narychlo, ze součástek, které byly v šuplících. Tato dokumentace byla vytvořena dodatečně. Zapojení je vyzkoušené a ověřené, takže jeho reprodukce není problém. Vytvořit plošný spoj, osadit součástkami a hotovo.Popis zapojení
Základním požadavkem je galvanické oddělení obvodů termistorové sondy od napájecí sítě. V šuplíku se našlo trafo na 12V. Napájecí napětí 24V by bylo asi vhodnější, ale trafa jsou drahá a na ruční navíjení nebyl čas. Z použitého čtyřnásobného operačního zesilovače LM324 jsou využity pouze dvě části, zbývající dvě části mají jen ošetřené vstupy. Relátka zbyla ze staveb "zásuvkovačů", ale hodí se. Použité kupované trafo má malou účinnost, proto za provozu hřeje a účinnost nahrazuje úpravou převodu. Při malém zatížená je tedy jeho výstupní napětí vyšší, než jmenovité. Proto je v sérii s vinutím relé RE1 modrá LED, která sráží napětí o 3V. Její svit navíc indikuje zapnuté topení, i když totéž prozradí hukot ventilátoru topného tělesa. Samozřejmostí je odpojování obou živých vodičů relátkem při vypínání topení. Ochranný vodič je do výstupní zásuvky propojen přímo, na plošný spoj vůbec nevede.Provedení

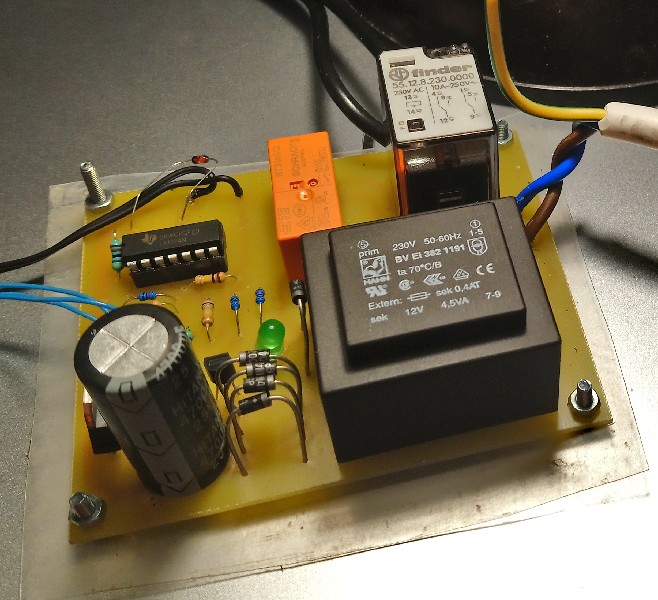

V přiložené dokumentaci jsou i soubory pro strojovou výrobu plošného spoje, které můžeme použít, pokud se sami nechceme patlat s jeho výrobou. Stabilizátor LM7812 nepotřebuje chladič, protože na něm v tomto případě vzniká jen malé teplo. Plošný spoj je navržen tak, aby vznikla co největší mezera mezi obvody sítě a ostatními. Spoje, kterými má protékat proud do výstupu je nutno zesílit zapájenými vodiči, protože plošný spoj by proud až 10A nemusel vydržet. Použité relé má kontakty na 10A. Pro topení 16A by se muselo použít jiné relé. Další provedení záleží na konkrétních okolnostech. Osazený plošný spoj by měl být vestavěn do vhodné krabičky, aby obsluha neměla přístup k živým částem a nehrozil tak úraz el. proudem. Nakonec ocejchujeme potenciometr podle teploměru.Schema
Rozpiska
Plošný spoj a rozložení součástek
Výrobní podklady
